前回の投稿で、Xperia 1の裏蓋を開けて、指紋センサーを差し替えてみました。
引き続き、指紋センサーの交換を行います。
3行まとめ
- 指紋センサーを交換するためには、結構分解する必要がある
- ネジが3種類あり、数も多いため、どこにどのネジが刺さっていたか忘れないように
- 指紋認証はやっぱり便利

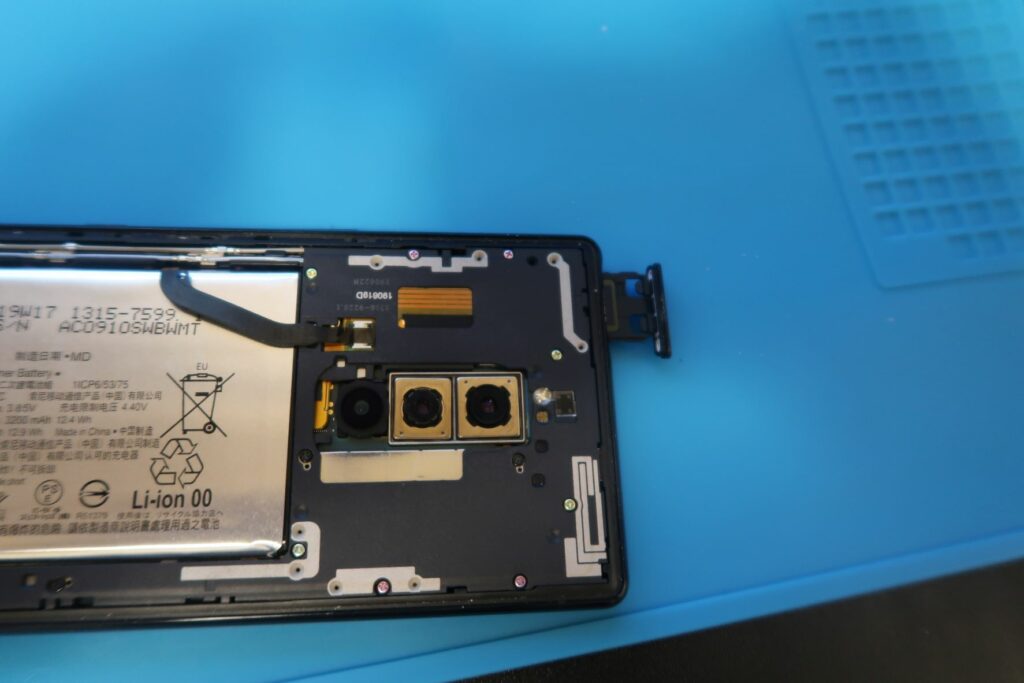

分解する前に、SIM/SDカードスロットを外す
前回は指紋センサーのフレキを外しました。
さらに分解を進める前に、SIM/SDカードのスロットを外します。結構忘れがちで、外さずに分解していくと、スロットがひっかかって外れない部分が出てきます。
ネジを外し分解していく

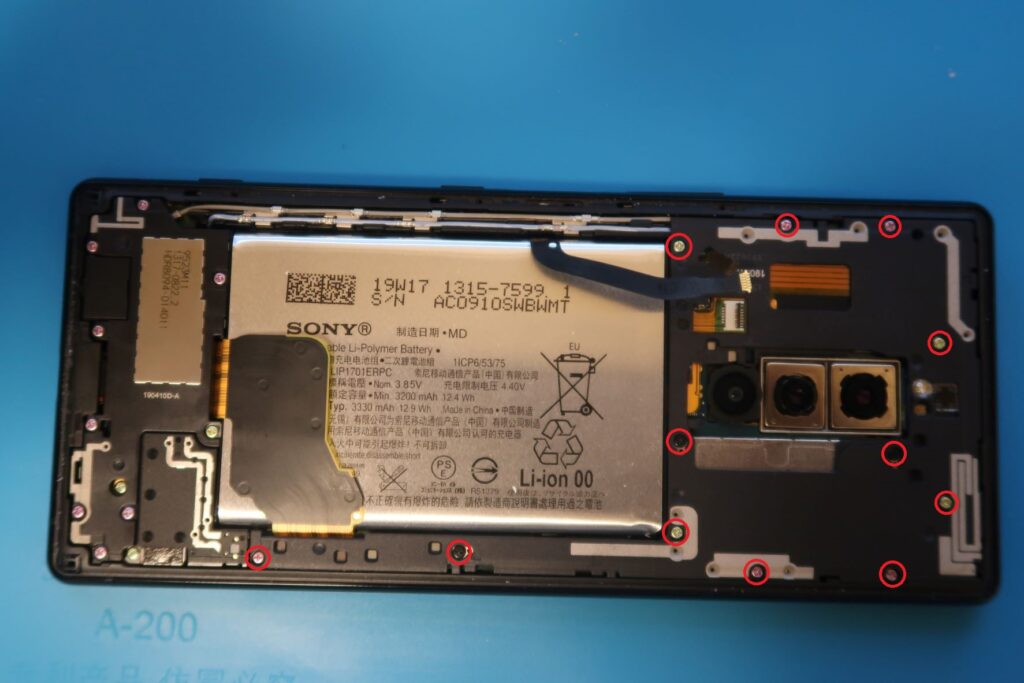

いよいよネジをはずして分解して行きます。まずは上部のカバーの部分を外すため、いくつかネジを外します。

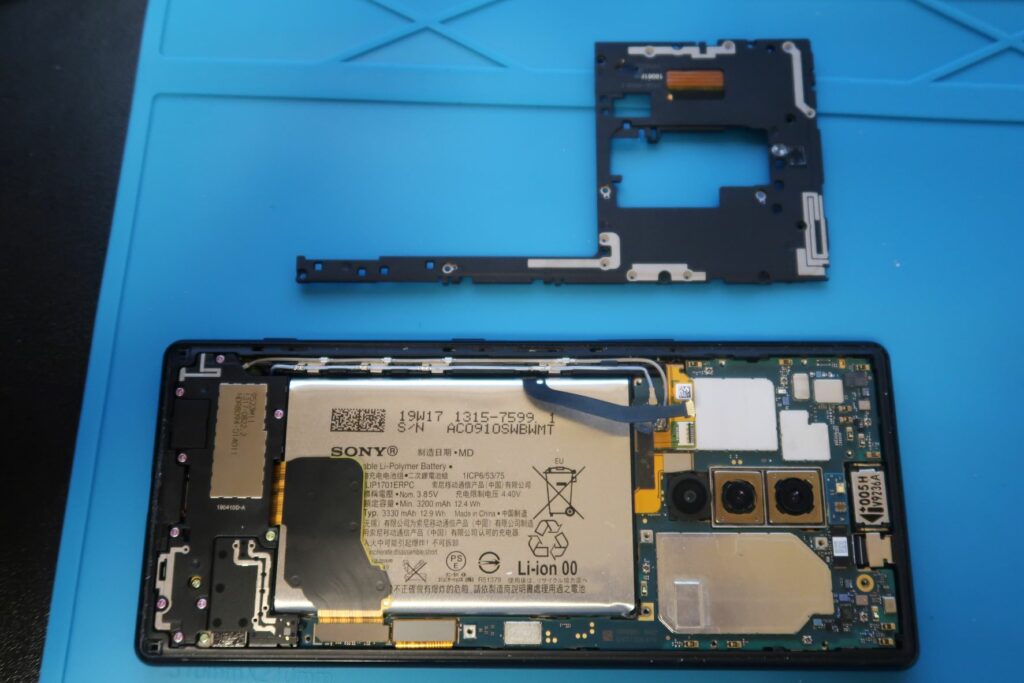

ネジを外すと、カバーが外れます。
ツメに引っかかってる部分があるため、外すには少しねじったり力を入れる必要があります。
ここで一旦、バッテリーのフレキを外します。バッテリーがつながったまま分解するのは、ショートなどの故障を起こしやすいですからね。
以下の赤枠で囲ったフレキを外します。

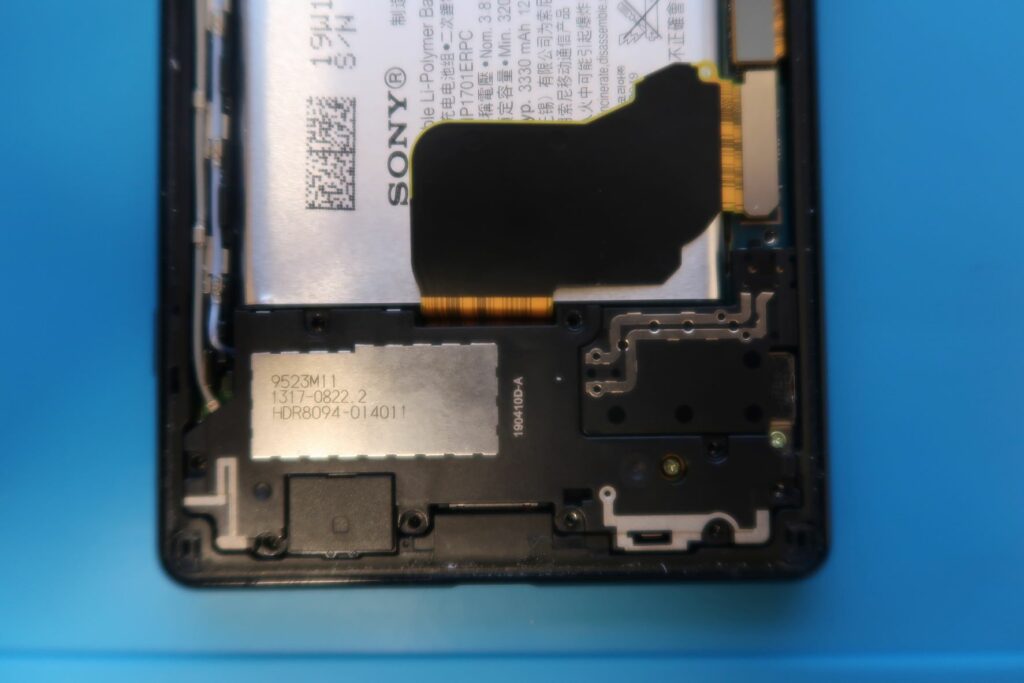

続いて、下部のカバーを外します。

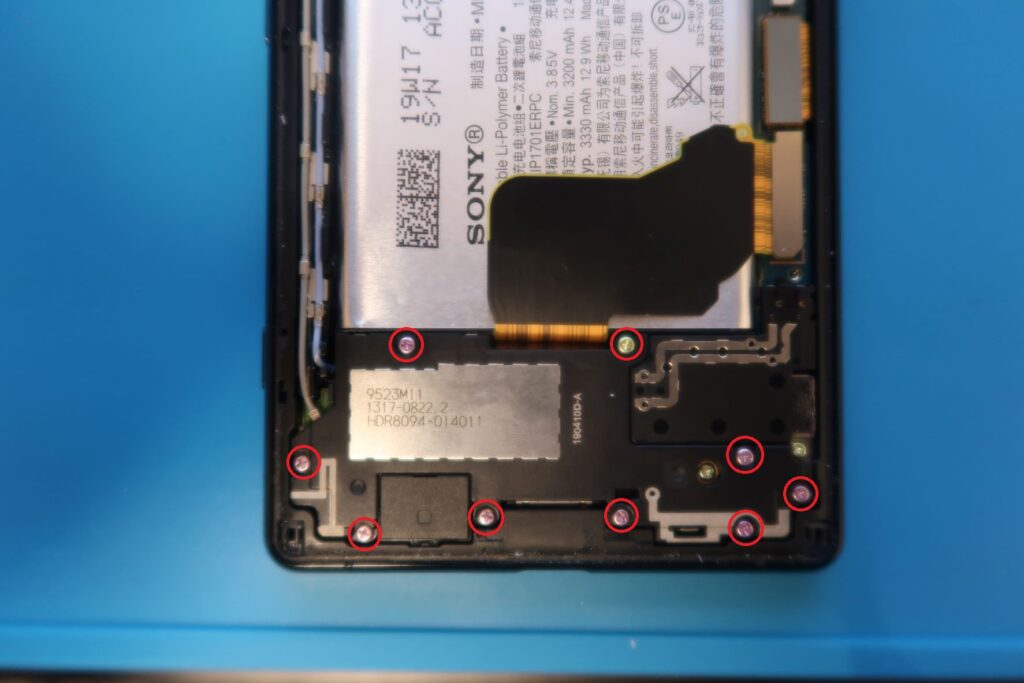

こちらもいくつかネジを外す必要があります。
ネジを外すと、カバーを外せると思います。
ネジ外しは一旦ここまでです。

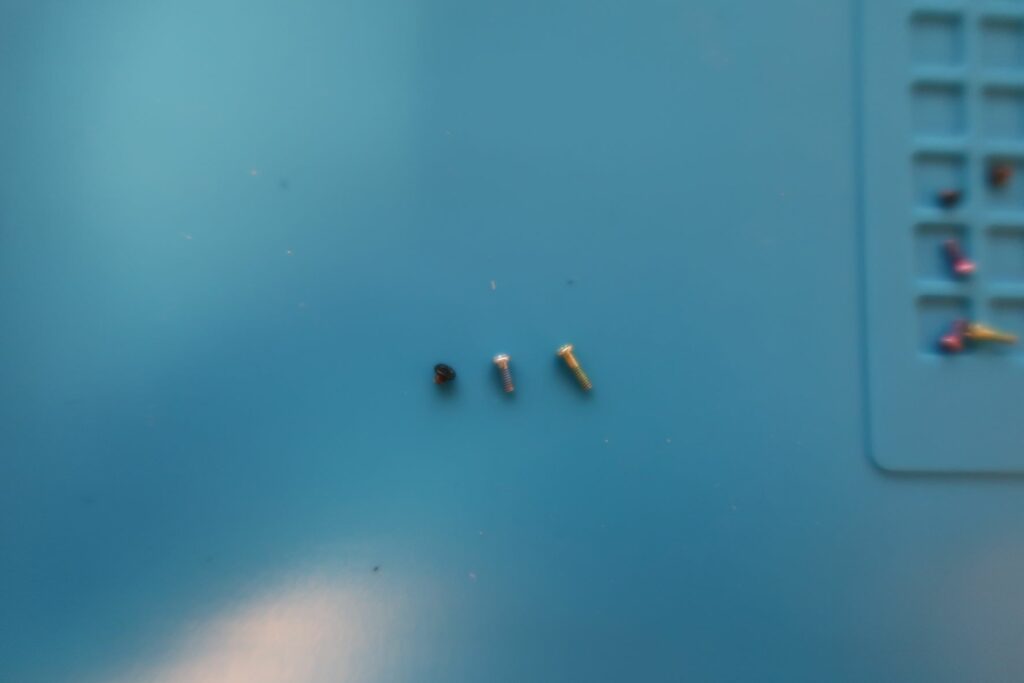

ちなみにネジは3種類あります。黒い短いネジと、銀の微妙に長さが違うネジが2種類の、3種類になります。
後で正しい位置にネジを戻す必要がありますので、どこにどのネジが刺さっているか、忘れないようにしましょう。

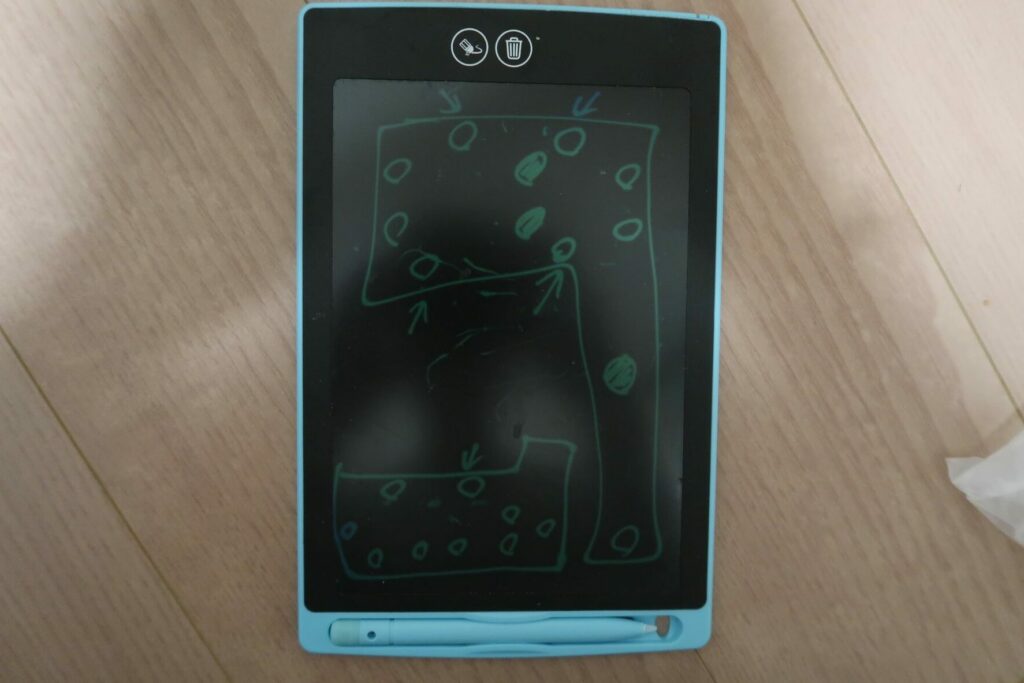

私の場合は、電子メモパッドに落書きみたいな感じでメモしました。こんな程度で十分です。
黒塗りの箇所は黒いネジで、矢印が書いてある箇所は銀の長いネジです。それ以外が銀の短いネジです。
フレキ/ケーブルを外し、メイン基板を外す

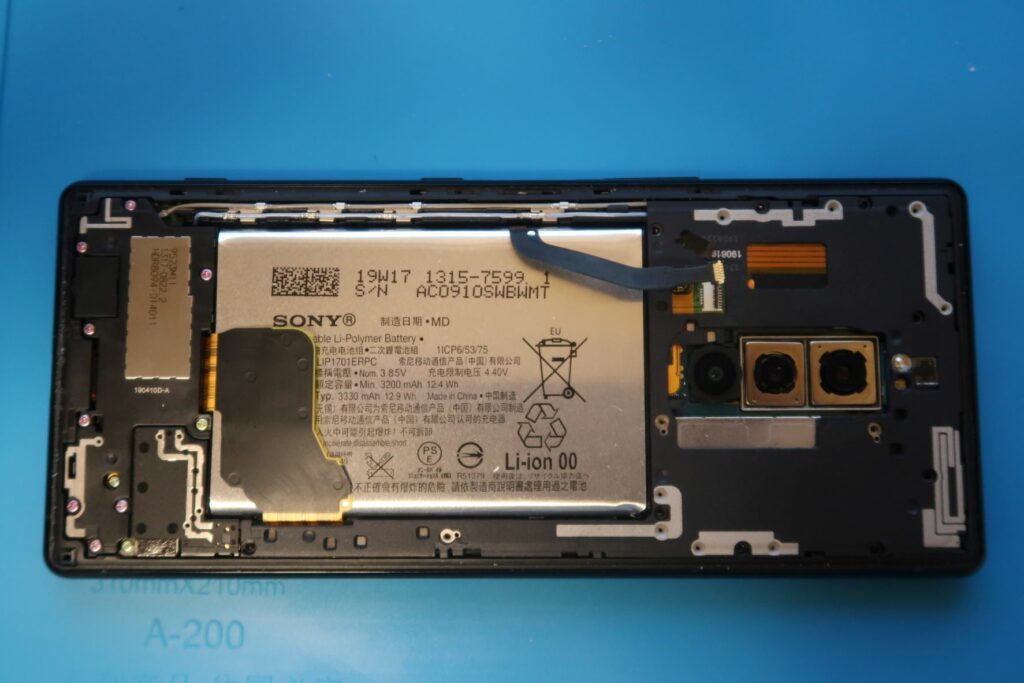

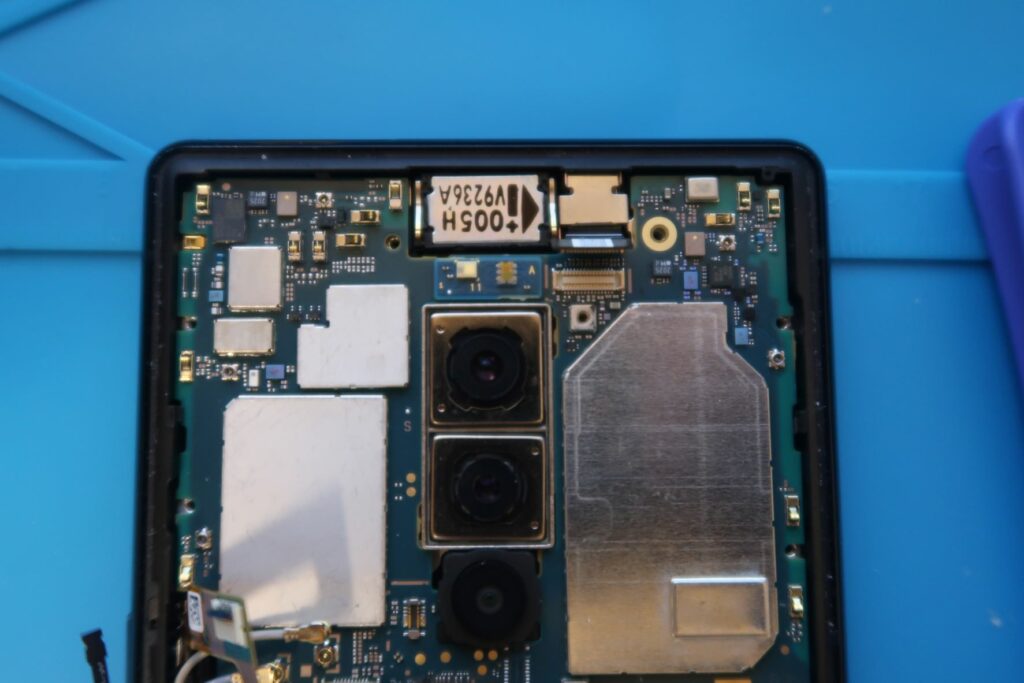

カバーが外れたので、メイン基板が見えてきました。
メイン基板にもいくつかフレキなどがつながっているので、外していきます。

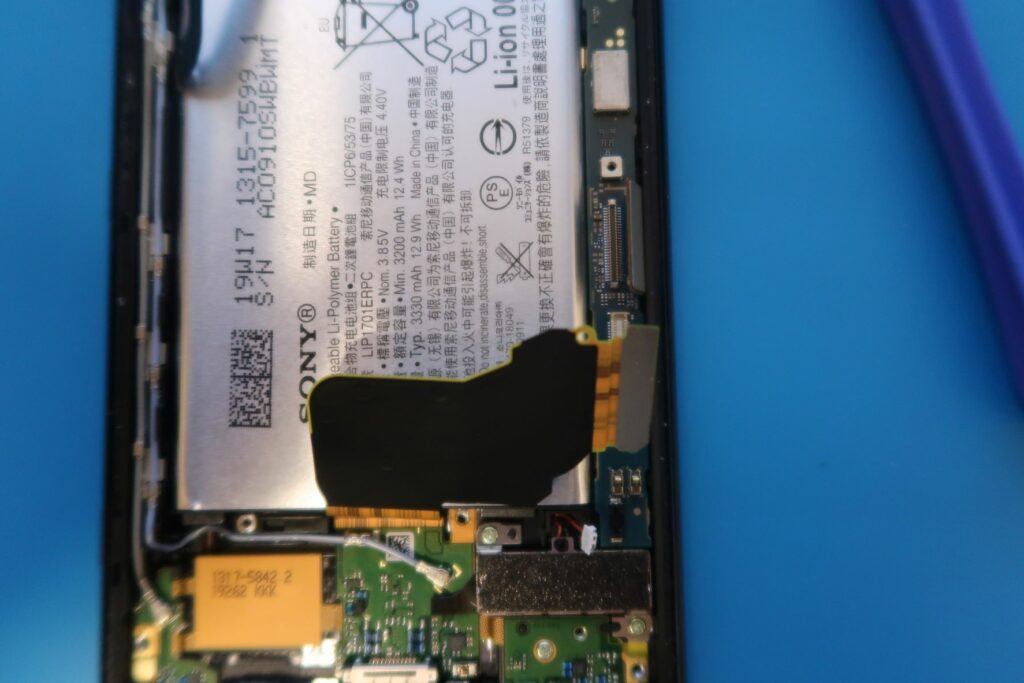

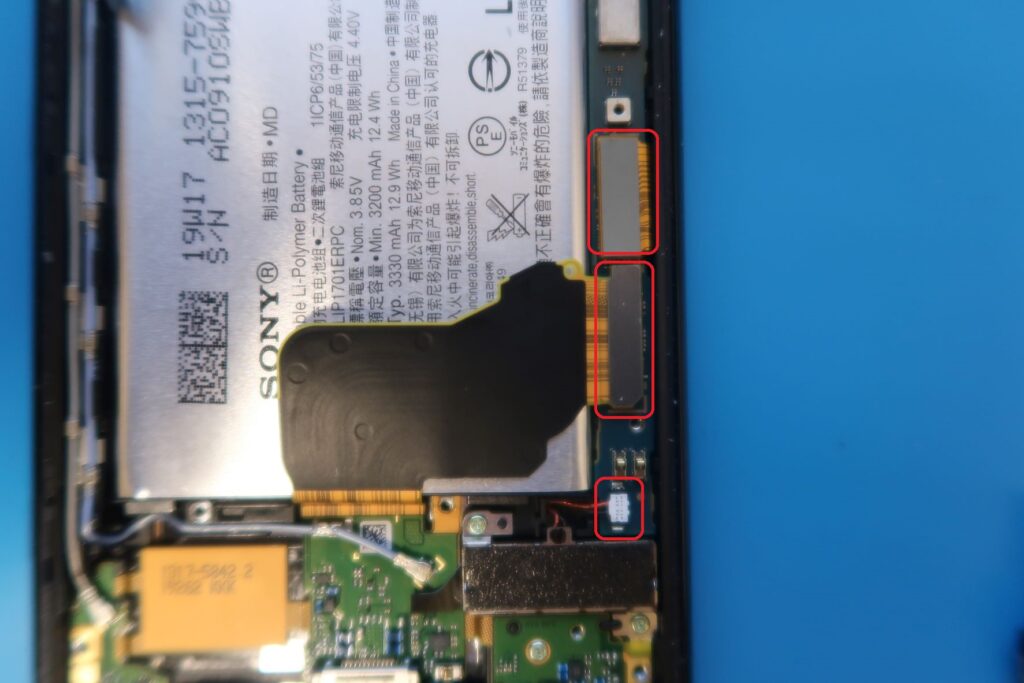

まずは、ディスプレイのフレキ・チャージャーのフレキ・バイブ用ケーブル？を外します。以下の赤枠の3か所です。

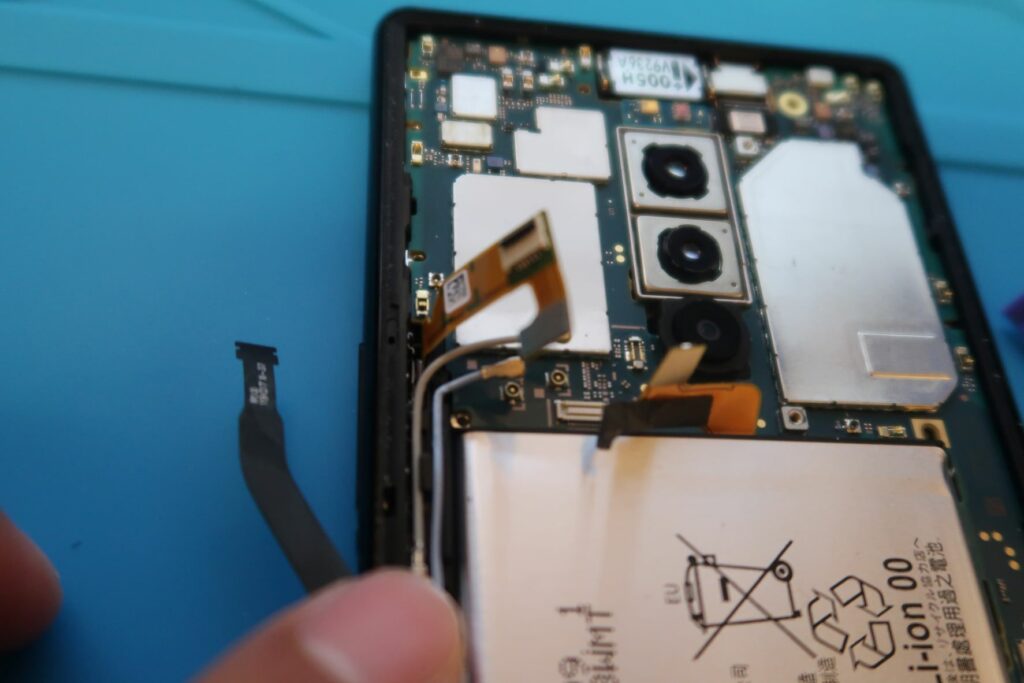

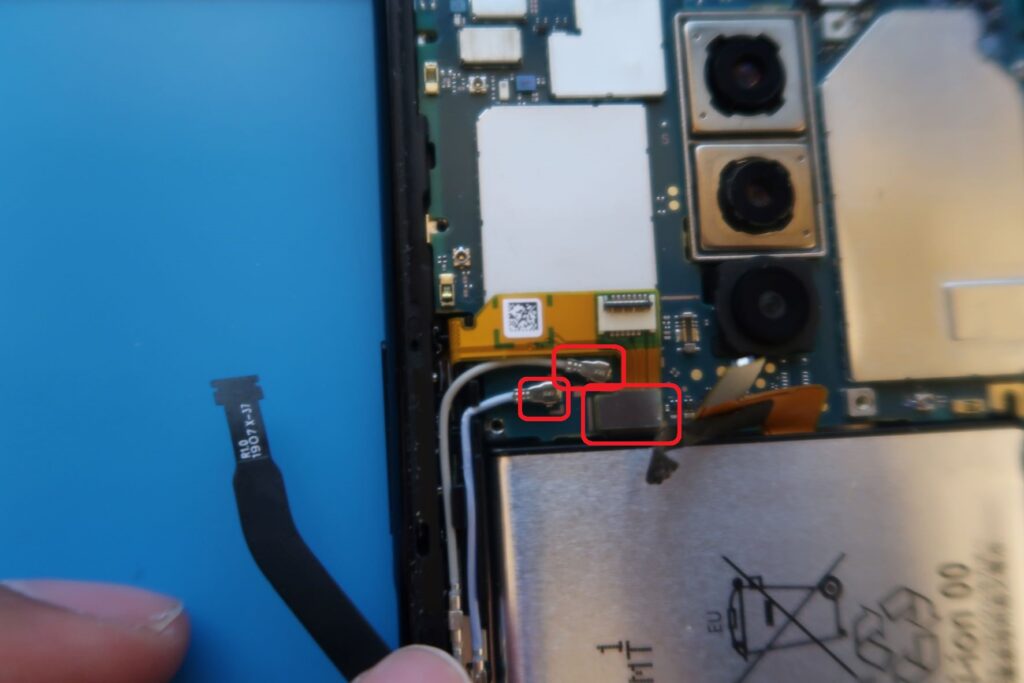

続いて、上部のフレキとケーブルも外します。

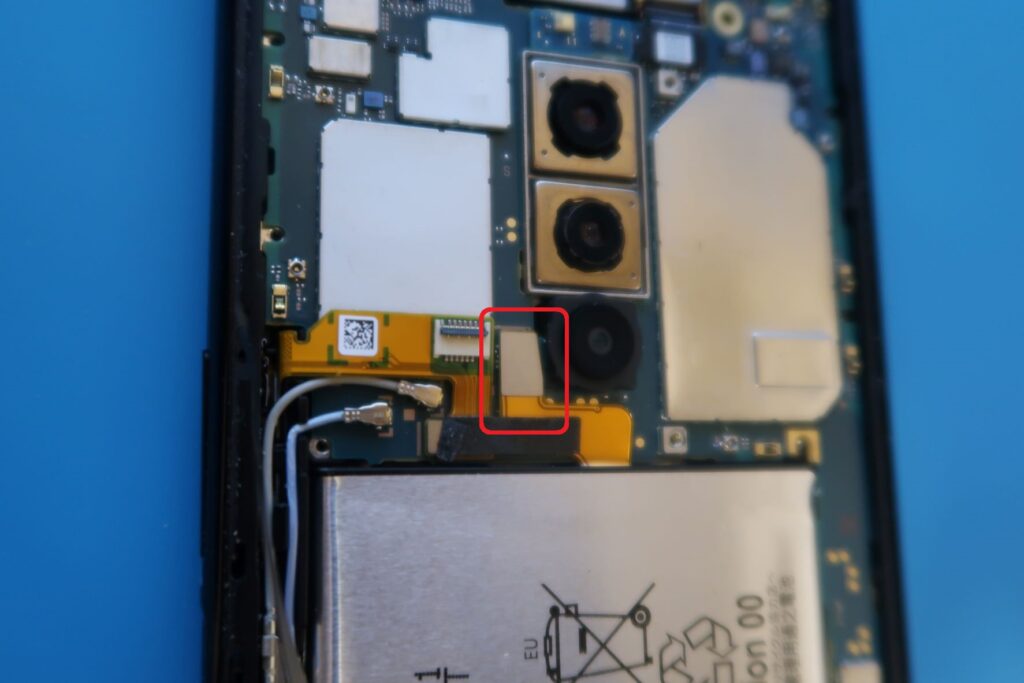

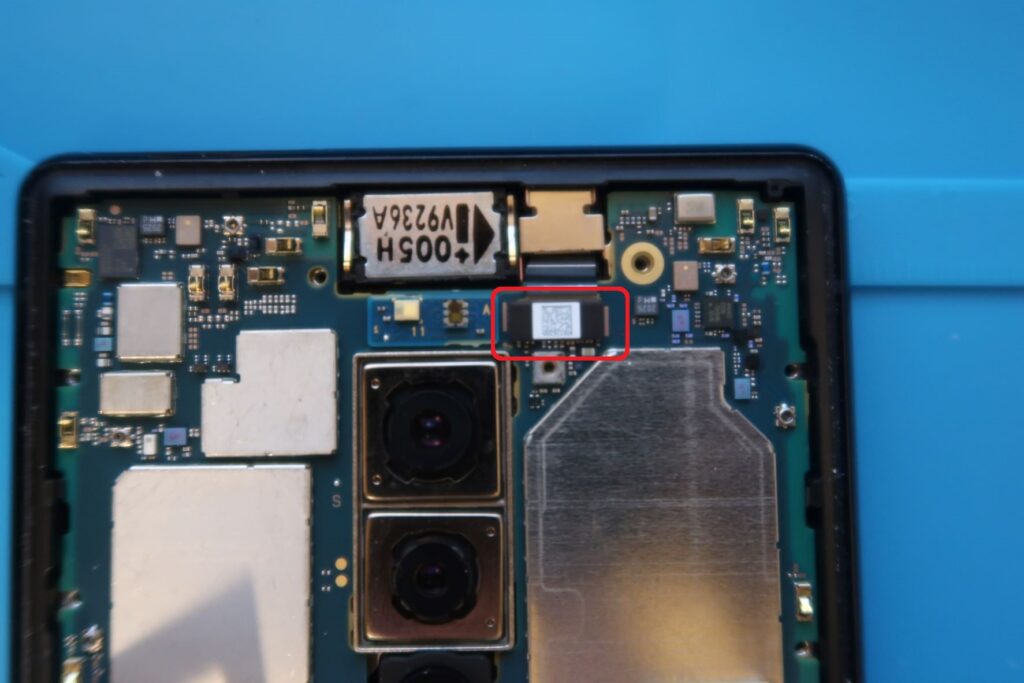

最後に、正面カメラ用のフレキを外します。

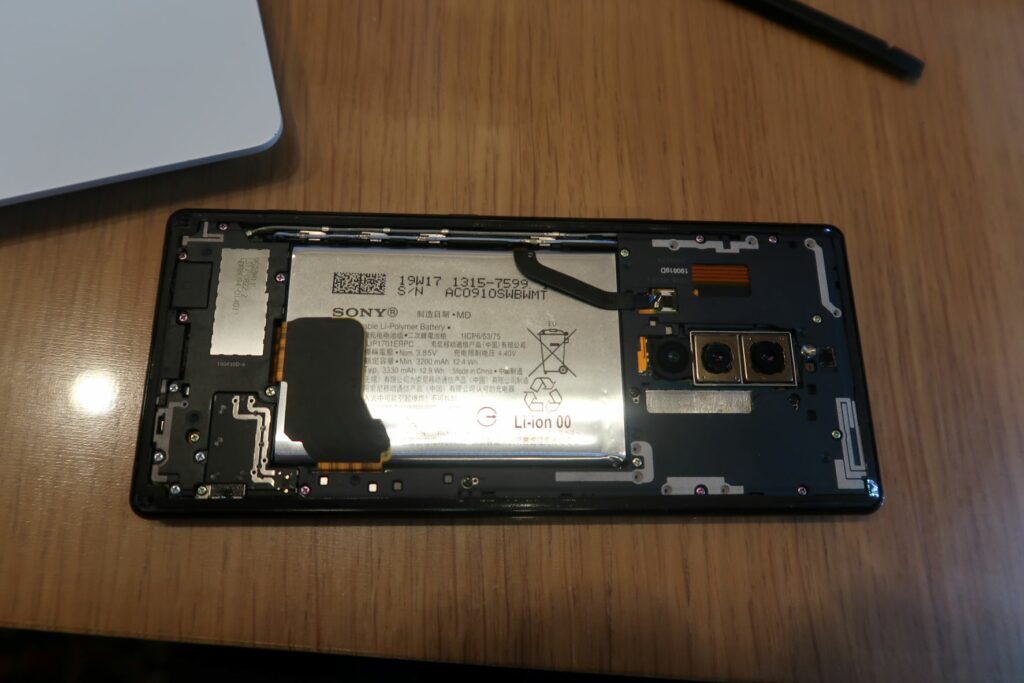

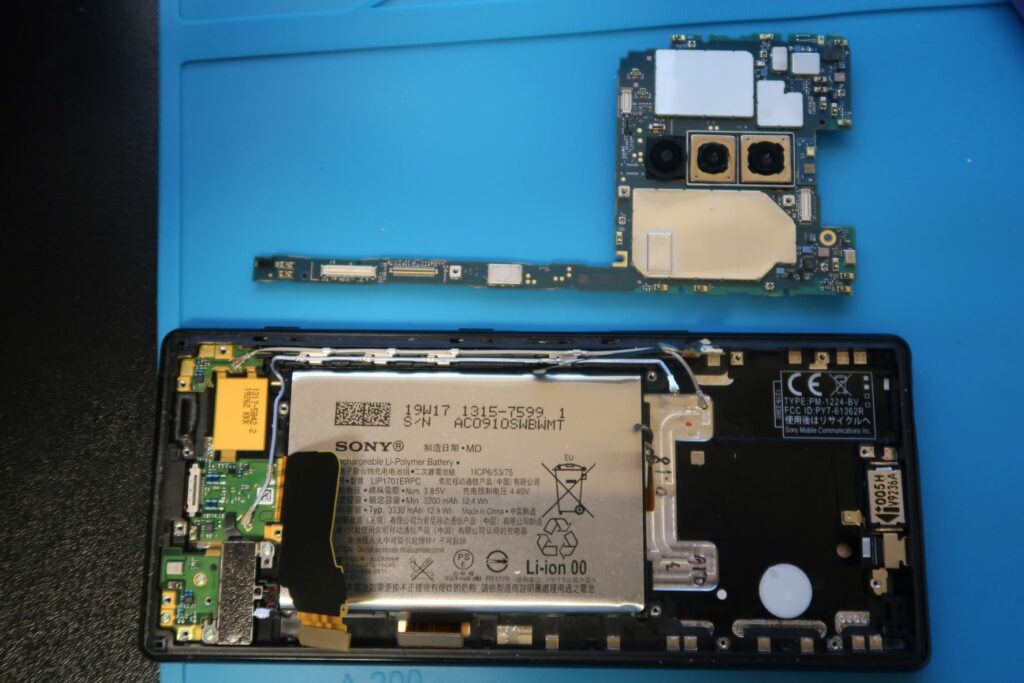

ここまで外すと、メイン基板を外す準備ができました。
メイン基板は裏に接着部分があるようで、外すのに少し力が必要です。
また、もしSIM/SDカードスロットを外し忘れると、メイン基板を外す際にひっかかって外れないため、ここも注意が必要です。
バッテリーを外す
続いて、バッテリーを外します。
バッテリーは裏側に両面テープが貼ってあり、固定されています。

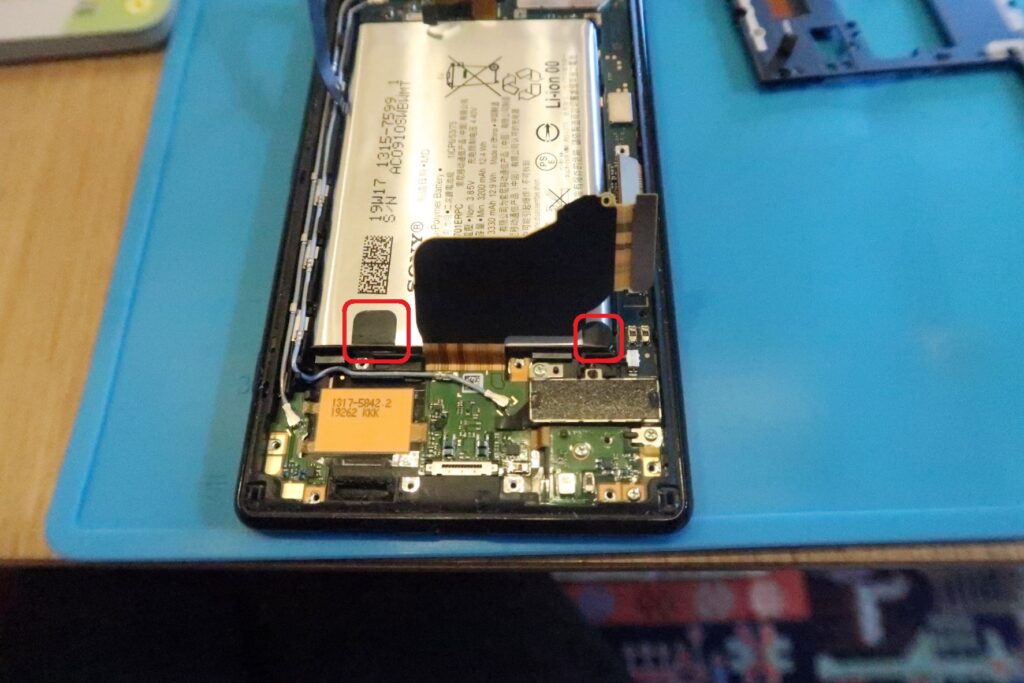

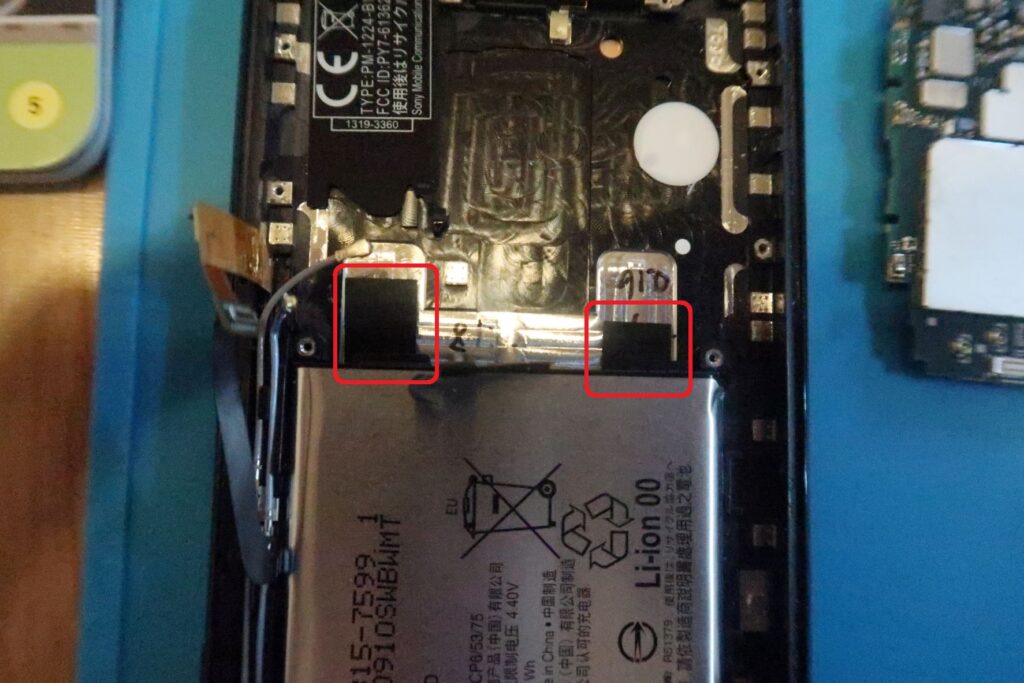

バッテリーの上下に2本ずつ、両面テープをはずすための余りのような部分があります。これを引っ張って取ります。
ただ、非常に伸びて千切れやすいテープになっていますので、まっすぐ引っ張ると千切れやすいです。
根本から引っ張るようにするか、まっすぐ引っ張るのではなく、横に引っ張ると千切れにくいようです。
（私は片方をちぎってしまったので、外すのがとても大変でした・・・）
両面テープを外すと、バッテリーが外れます。
指紋センサー手前のカバーを外す

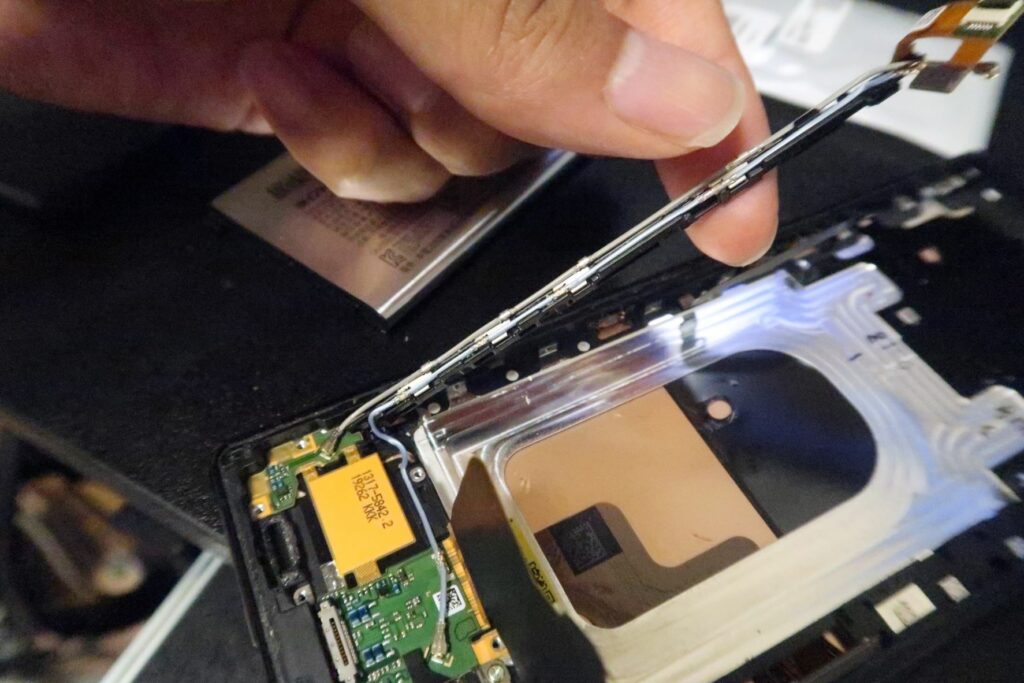

バッテリーが外れたら、ボタンと指紋センサーが並んでいる側にあるカバーを外します。
細いケーブルが這ってる部分です。

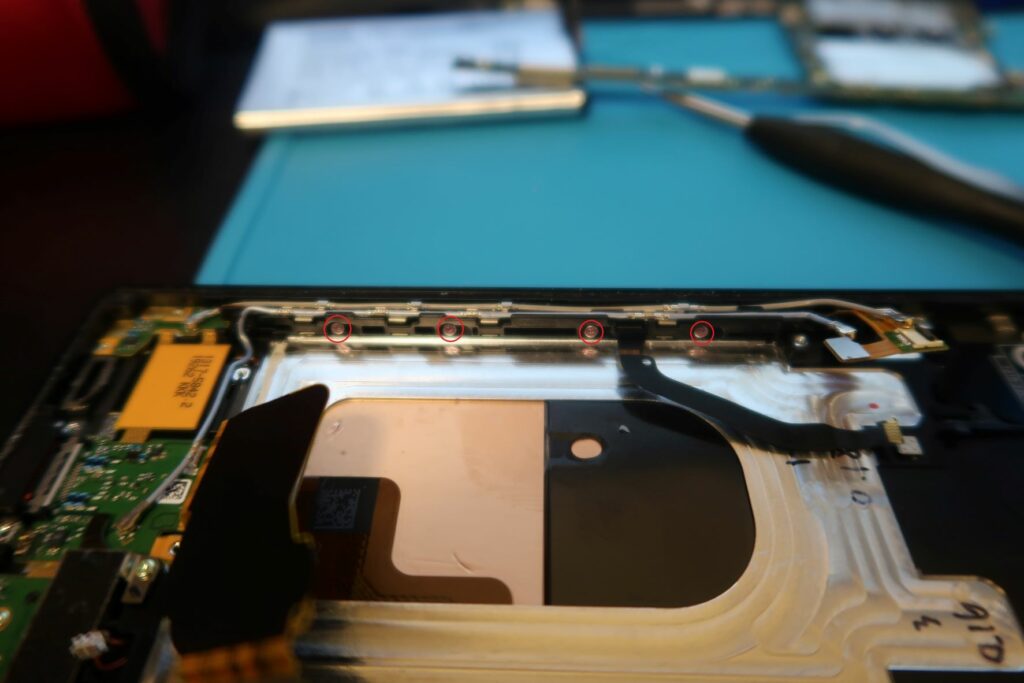

4本のネジで留められているので、ネジを外し、持ち上げると外れます。
ケーブルを外してしまえば、カバーを外せますので、邪魔だと思う方は外してもよいと思います。
カバーを外すと、指紋センサーの差し込み部分や、ボタン近くの金具が見えます。
ボタン近くの金具は、外れると取り付けが難しいため、外さないように注意下さい。
指紋センサーを取り外す
いよいよ指紋センサーを取り外します。
指紋センサーは、閂(かんぬき)のようなもので固定されていますので、まずはこれを外します。

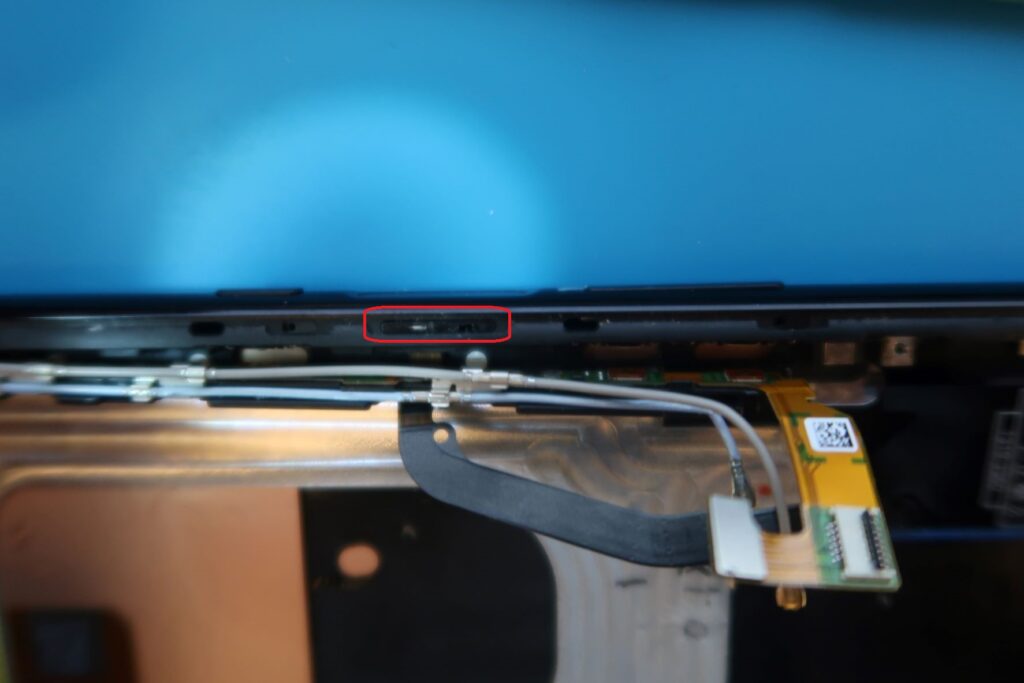

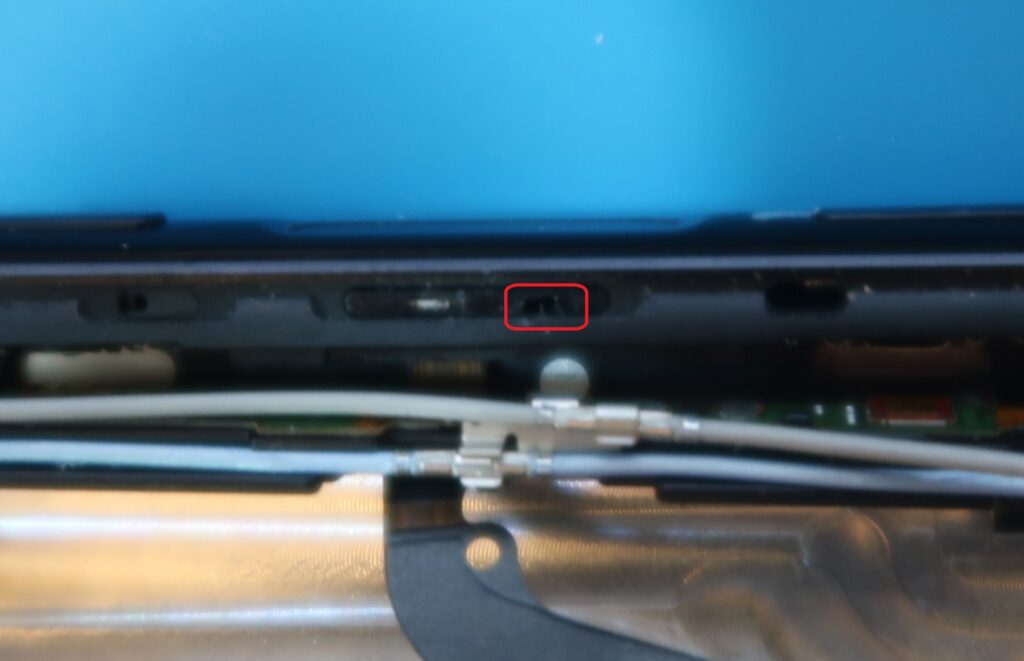

左の図の赤枠で囲った部分が、閂が刺さっている部分です。これを持ち上げて外します。
この部分を拡大した写真が右です。赤枠で囲った部分は、閂に一部くぼんでいる箇所があります。
私はここに極小のマイナスドライバを差し込み、無理やり引き抜きました。
左の写真は、閂が半分刺さっている状態の写真です。このように単純に上に持ち上げると外れます。

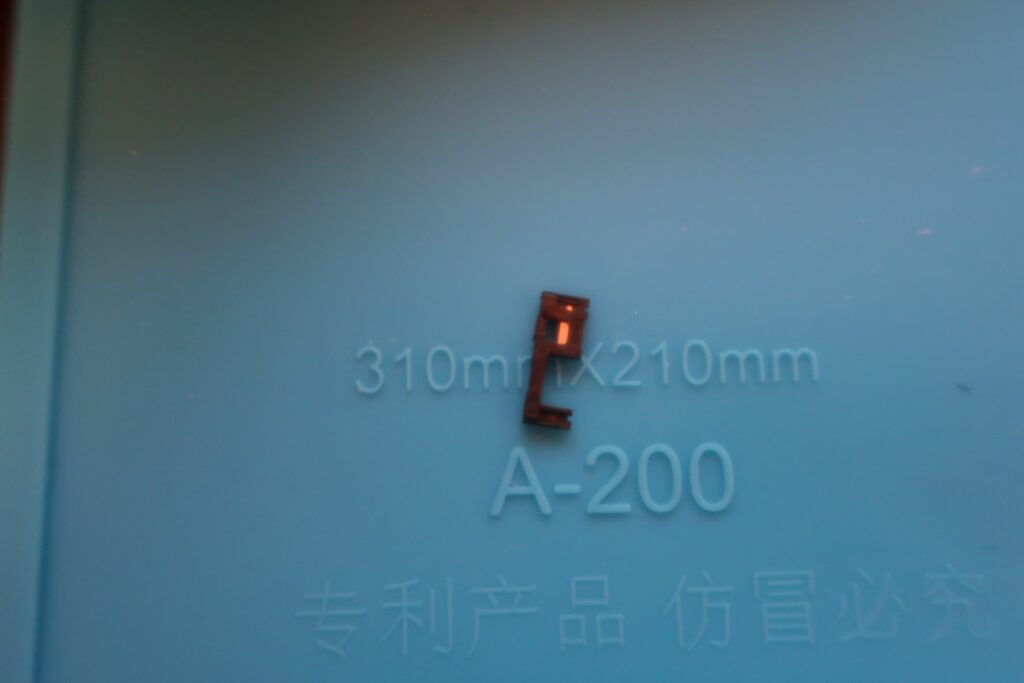

右の写真は、閂だけを撮った写真です。こんな形ですね。

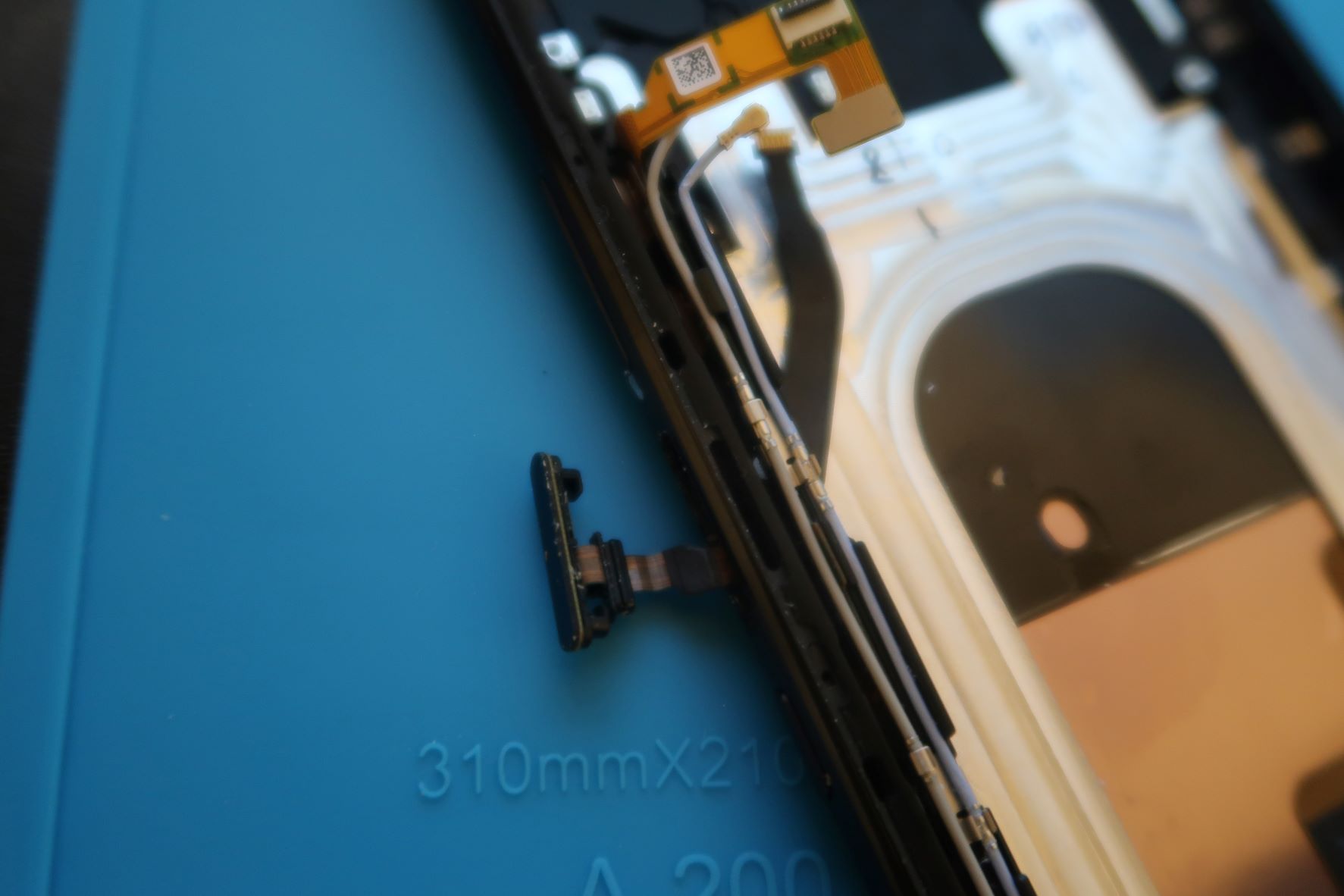

閂が外れたら、いよいよ指紋センサーを外します。

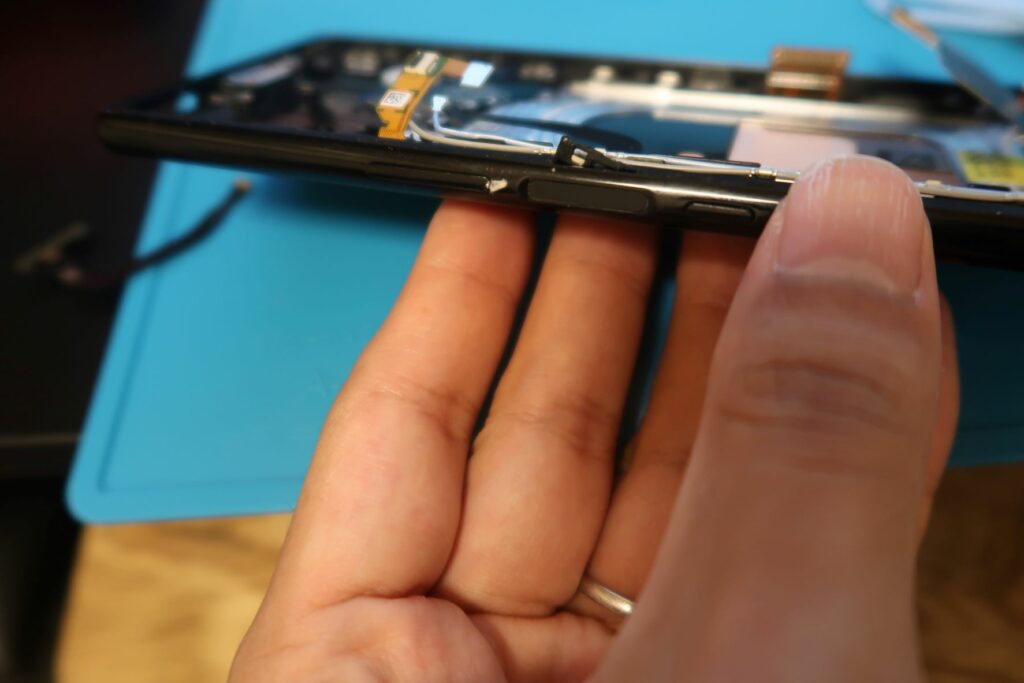

内側から外側に指紋センサーを押し出すと外れると思います。
ここまできたら、あとは分解した時と逆の手順で取り付けを行います。
接着シールで背面カバーを接着する
一通り部品を元に戻したら、最後に背面カバーを新しい接着シールで接着します。
今回用意したシールはこちらです。
また、この作業をするにあたって、参考にしたサイトはこちらです。
我らがiFixitですね。
まずは接着面をキレイにします。
眼鏡拭きにアルコールをつけて、接着面をよく拭きました。参考にしたサイトに書かれている通り、往復するのではなく、一方方向に拭くようにしました。

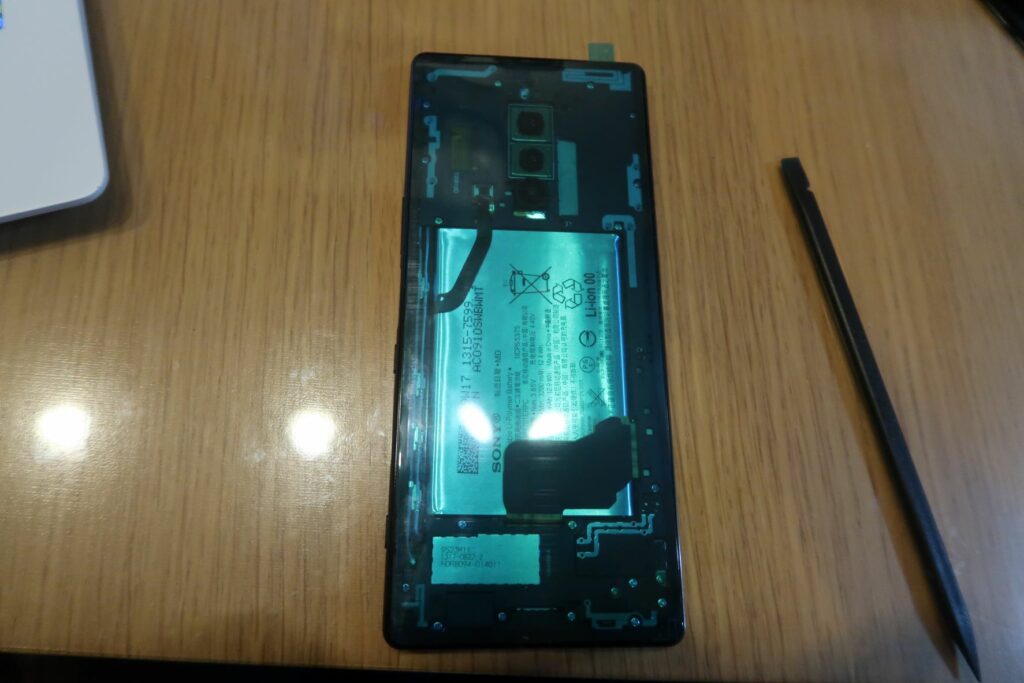

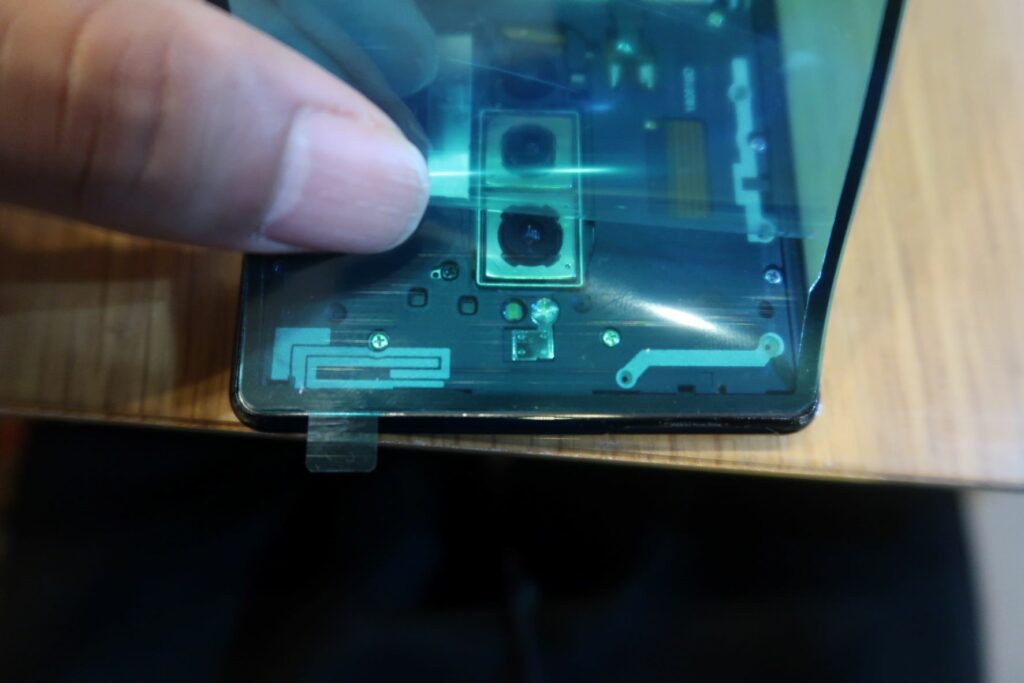

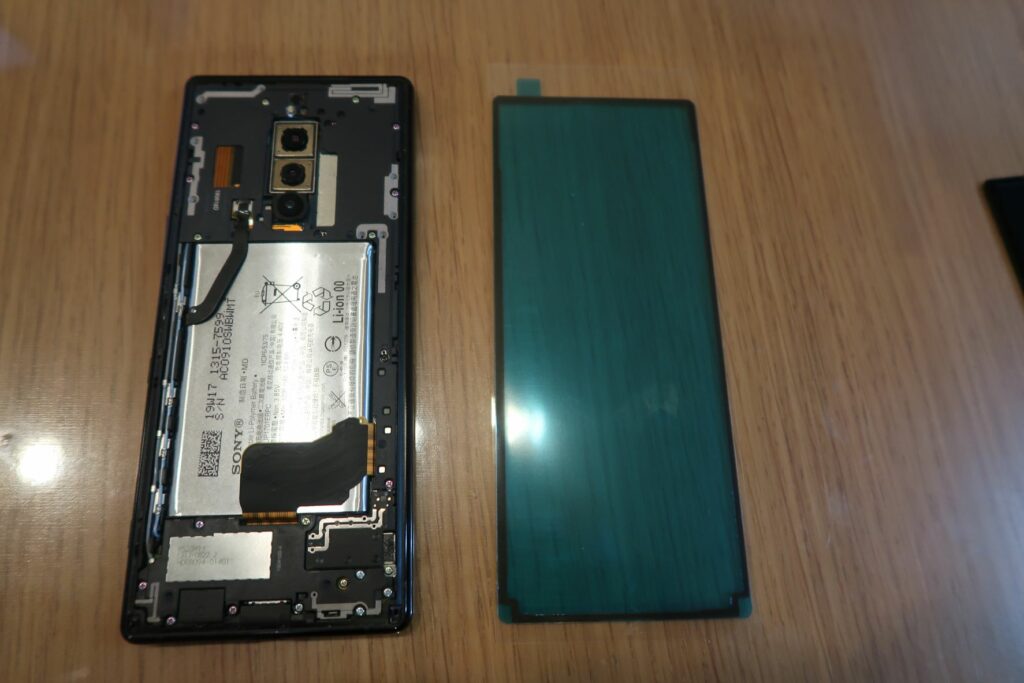

続いて、大きなカバーシールを剥がしながら、スマホ側に貼っていきます。
ズレないように注意しながら貼っていきましょう。
この時点ではまだ、片側はカバーシールが貼られている状態です。

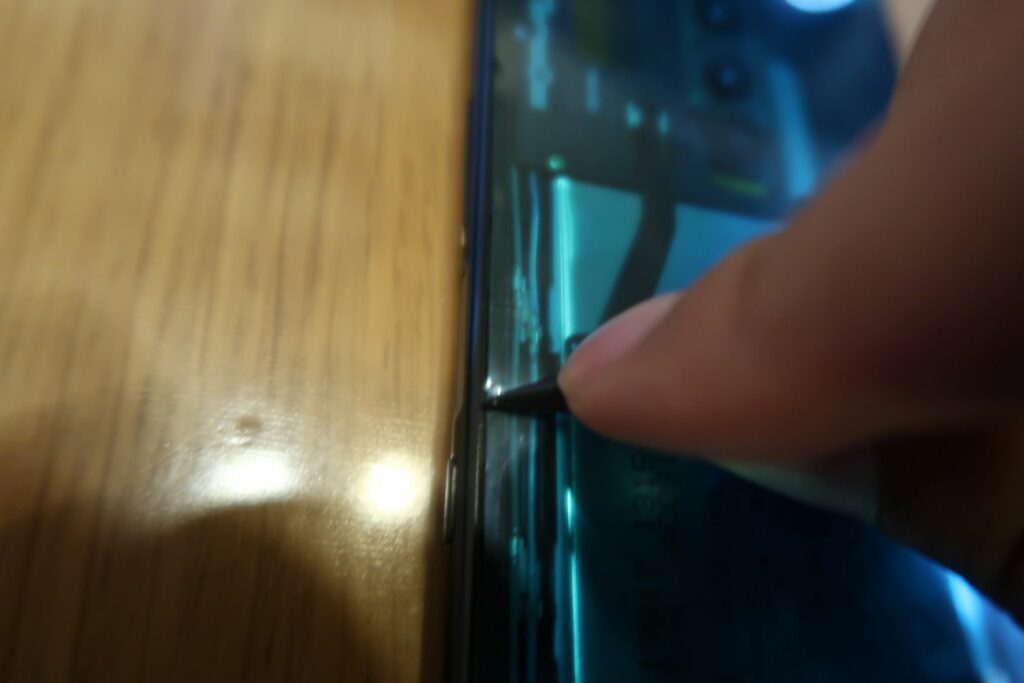

この状態のまま、プラの工具でしっかり押し込みます。

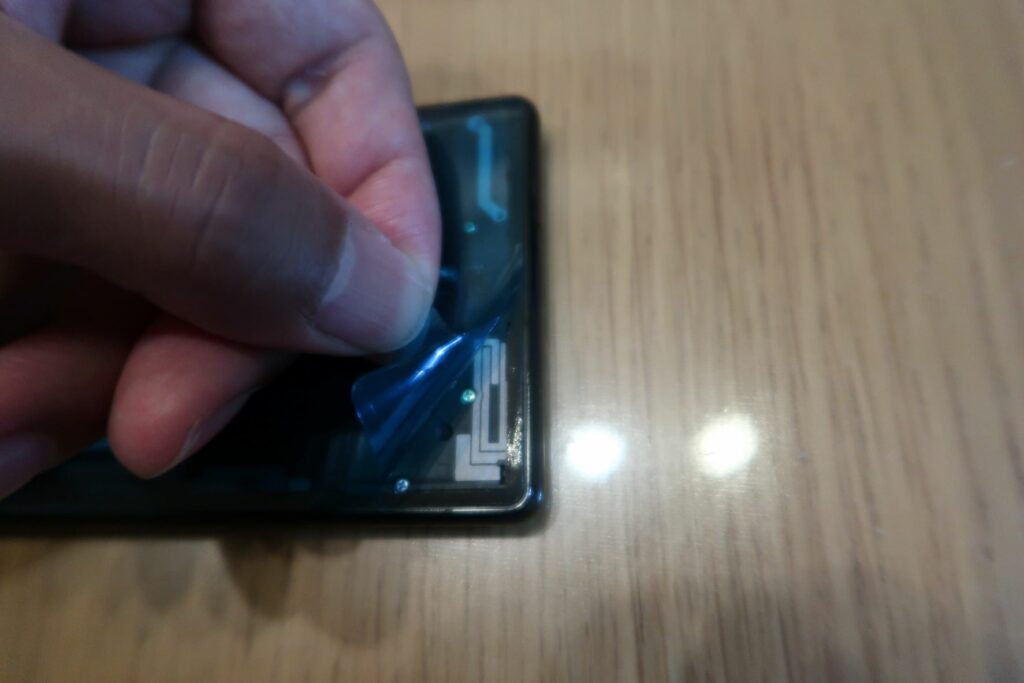

そして、残っているカバーシールを剥がします。
接着シールが剝がれないように注意下さい。
最後に背面カバーを貼り付けます。
参考サイトでは、コインを置いて本を載せるという手順でしたが、そんなに大量の同じコインを持っていませんので、普通に指で押さえつけていきました。
これで背面カバーが接着でき、元通りになりました。
まとめ
ということで、Xperia 1を分解して、指紋センサーの交換の手順をまとめました。
細かい作業が多いので、ちょっとハードルは高いと思いますが、我こそはという方はチャレンジしてみてください。
指紋認証はいろいろなアプリが対応していることもあり、使えないととても不便だと思います。そのため、試す価値はあると思います。
初めて分解したときは、指紋センサーを外す方法がわからず、とても悔しい思いをしました。その後、指紋センサーの形状と閂が刺さっている部分を見ながら、この構造になっていると予想して、実際に外せたときはかなり興奮しました。
