前回の投稿で書いた通り、ジャンクのXperia 5を買って動かしたところ、背面カメラの1つが動いていないことが分かりました。
そのため、まずは接触不良を疑って一度分解してみることにしました。
前回の投稿はこちら
3行まとめ
- 分解してカメラを繋ぎなおしても直らなかった。
- 接触不良のカメラは、メインカメラとセットで販売されている部分だった
- バックパネル含めてカメラを注文したので、到着待ち
Xperia 5の分解（カバーを外す）
Xperia 5を分解してみることにします。
ちなみに、分解前の状態はこんな感じです。見事に背面がむき出しですが、微妙に接着テープやバックパネルの欠片が残っています。
ということで、まずは残っているバックパネルや接着テープを剥がします。
プラスチックのヘラを使って、削るようなイメージで取っていきます。
続いて、ネジで留めてあるカバーを外します。

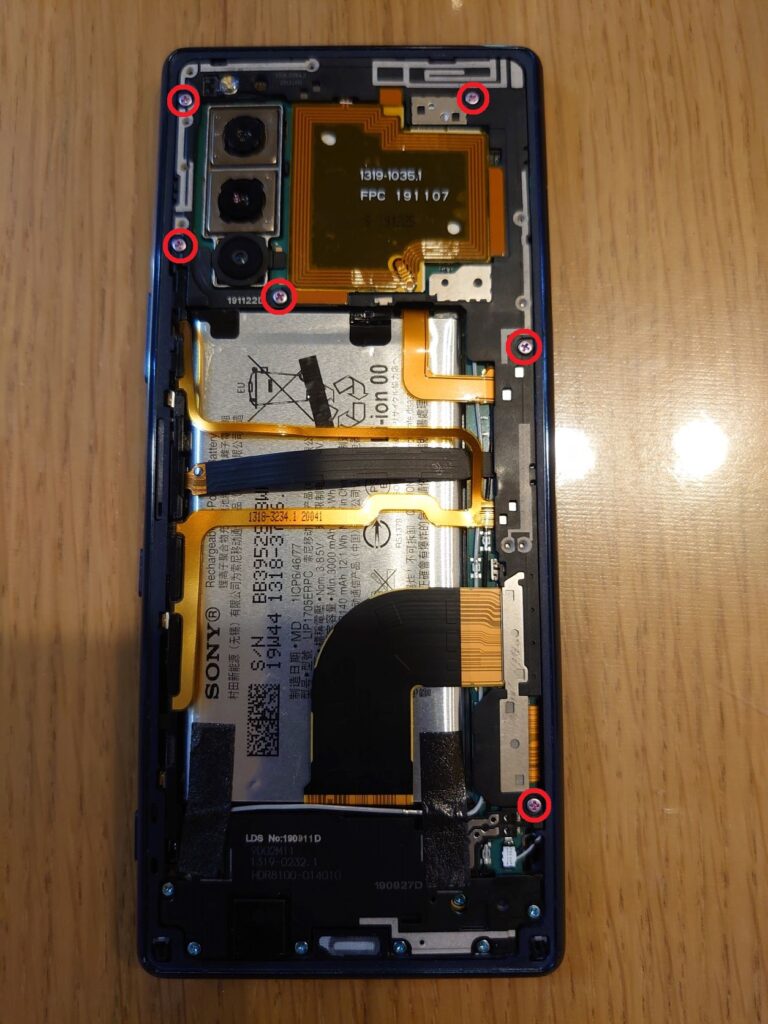

上記の赤丸で囲った部分のネジを外します。
ネジをはずすと左のような感じになります。そのまま、カバーをはずした状態が右の画像です。
ネジの締まり具合が緩かったのと、カバーがあっさりはずせたので、元の所有者は一度はずしたことがあるように感じました。
カバーを外した後は、バッテリーフレキを外します。
続いて、下部にあるカバーも外します。
こちらもネジ止めされているので、まずはネジを外します。
上記の赤枠のネジを外します。
また、黒のシールの下にもネジが隠れているので、シールを剥がします。
赤枠の２か所のネジをはずします。
少しケーブルが邪魔なので、ケーブルをうまくよけてネジを外します。
ネジを外しつつ、ケーブルを外したのが左側の画像です。
そして、カバーを外したのが右側の画像です。
Xperia 5の分解（メイン基板の取り外し）
カバーがはずれたので、基板を外していきます。
下部にあるフレキなどを外します。

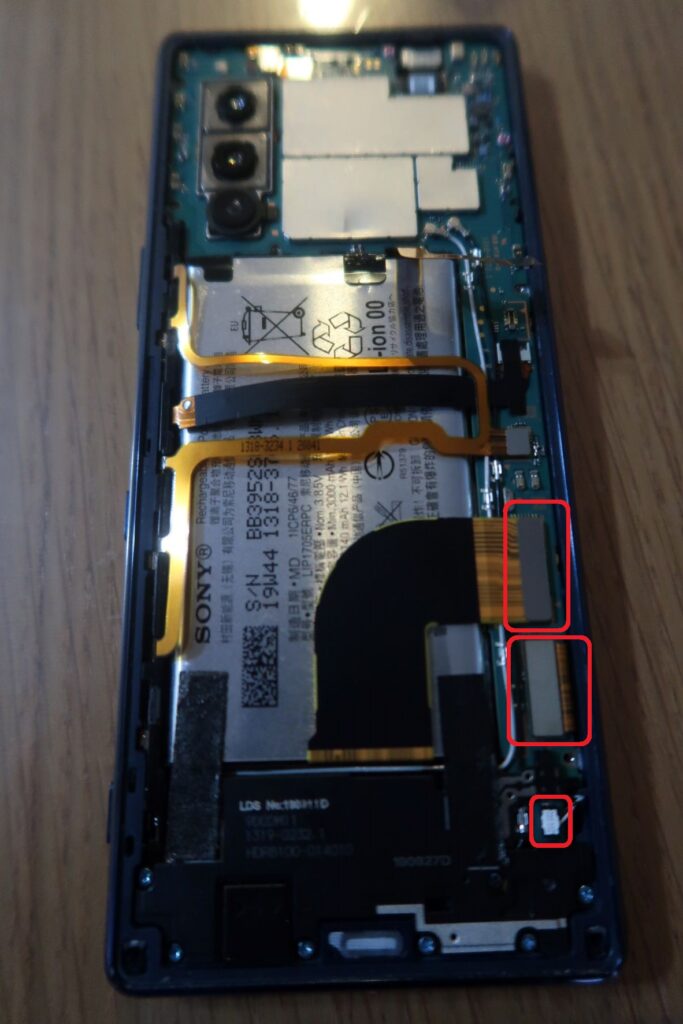

赤枠の２か所のフレキと、１か所の細いケーブルを外します。

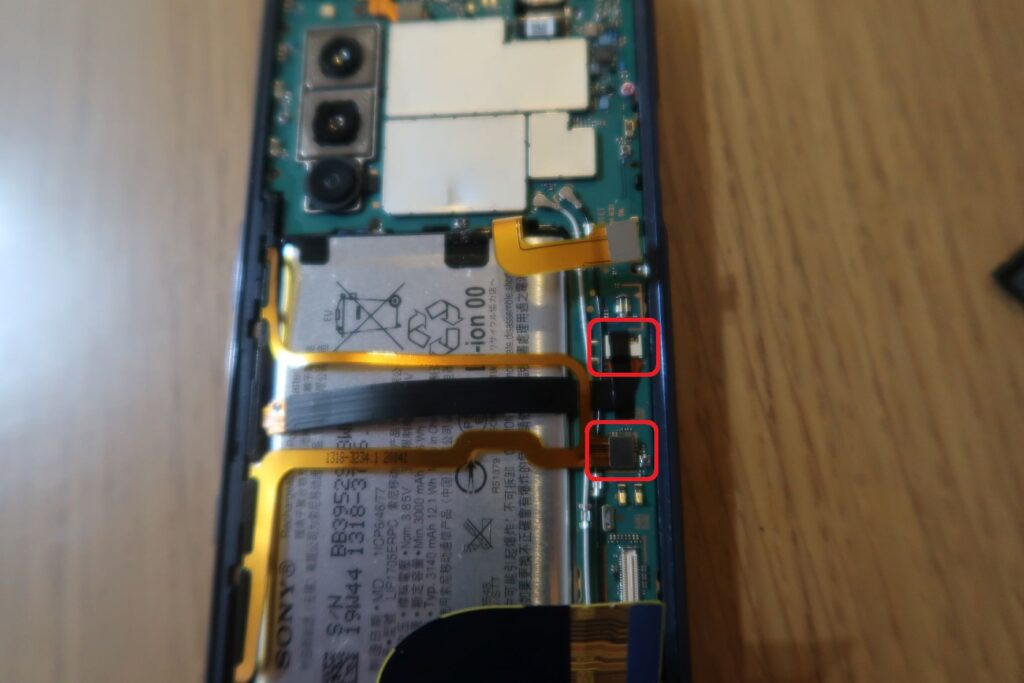

続いて、真ん中にあるフレキ２つを外します。
下のフレキは単純に外せますが、上のフレキはストッパーを外してから引き抜く必要があります。
下のフレキを外し、上のフレキに貼ってあるシールを剥がします。

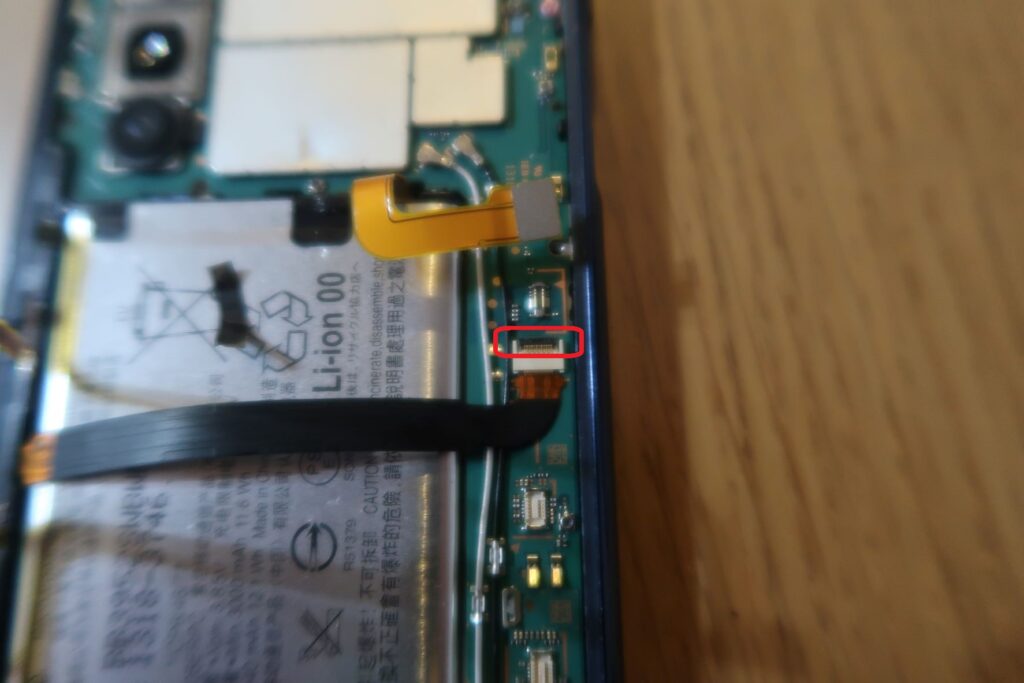

そして、下の画像の赤枠の部分がストッパーになっていますので、ツメを立てます。
爪を立てた後が以下の画像です。
この状態で、フレキを引き抜きます。
続いて上部のフレキなどを外していきます。

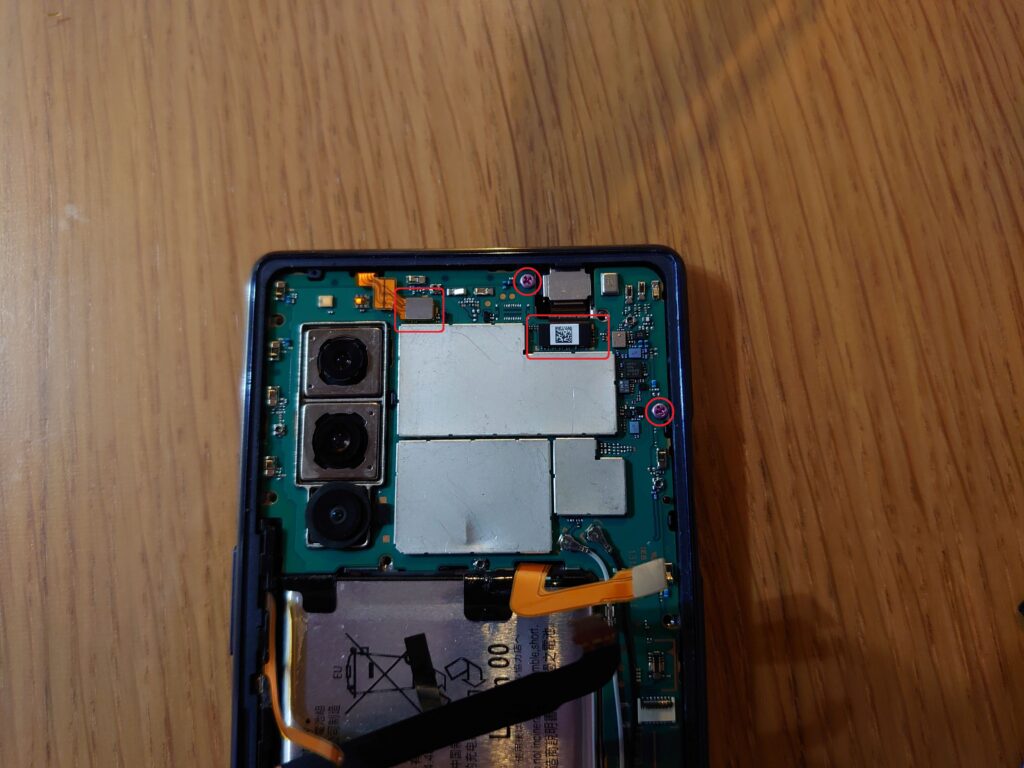

以下の画像の赤枠２か所のフレキと、２か所のネジを外します。
右の画像はフレキのみ外した画像ですね。
最後に下部にある細い同軸ケーブルを外します。
以下の画像の赤枠の２か所を外します。
仕上げに忘れがちな、SIMカードスロットを外します。
これで、メイン基板を外す準備ができました。
メイン基板を持ち上げて外していきます。
フレキなどが被さってる状態で外すので、切断しないように注意して外します。
カメラモジュールを外す
いよいよカメラモジュールを取り外します。
カメラモジュールは、メイン基板の裏側につながっています。
基板裏側の３か所のネジを外します。
ネジをはずしたら、カバーが外せます。
何か所か基板にカバーのツメが引っかかっているので、それらを外しつつ、カバーを取り外します。
上記の図で表すと、３つ並んだカメラのそれぞれの下にフレキがつながっているので、それを外せば、カメラが取り外せます。
カメラは、2つつながった部品と、残り１つの部品で分かれています。
今回動いていないカメラは、２つつながった方の片方です。以下の写真の部品です。
今回の目的は、カメラモジュールを一度外して改めて繋いだら、カメラを認識するか試したかったので、ひとまずここまでで分解は終了です。逆の手順で組み立てていきます。
結果どうなったか
組み上げた状態で改めて、Service Menuを開きカメラをテストしましたが、結果は変わらずMain camera2でエラーになってしまいました。
しょうがないので、バックパネルと合わせてカメラモジュールを注文してみました。
初めて購入するショップですが、以下のアイ・キングモバイルから注文しました。
送料がちょっと高い（1300円）ですが、各部品の値段は良心的です。aliexpressで買った方が微妙に安いですが、到着日数が2～4営業日とのことなので、届くまでの時間を考えるとぜんぜんアリですね。
まとめ
Xperia 5を分解して、カメラモジュールの抜き差しをしてみましたが、症状は変わらずエラーとなってしまいました。
モジュールを注文したので、今回はここまでとなります。
次回はモジュールが届いたら、交換して改善するか試してみます。
(2022/08/11 追記) 続きはこちらをどうぞ。
